Il nuovo sensore è in grado di misurare puntualmente il campo elettrico e diagnosticare eventuali fenomeni di deterioramento dei materiali impiegati negli isolatori
RSE – Ricerca Sistema Energetico ha sviluppato un nuovo sensore elettroottico, in grado di misurare puntualmente il campo elettrico e diagnosticare eventuali fenomeni di deterioramento dei materiali impiegati negli isolatori, con innumerevoli vantaggi rispetto ai sensori attualmente utilizzati. Lo sviluppo di questa tecnologia nasce infatti dall’esigenza di superare le attuali difficoltà di individuazione dei fenomeni di alterazione dei componenti dei più diffusi isolatori oggi utilizzati nei sistemi di distribuzione e trasmissione dell’energia elettrica.
Leggi anche Reti di distribuzione elettrica, e se la manutenzione fosse “laparoscopica”?
Se da una parte l’impiego di isolanti in materiale composito ha introdotto considerevoli vantaggi in relazione al peso esercitato sui sostegni, alla loro facilità di manutenzione o sostituzione e al costo rispetto a materiali isolanti tradizionali, quali quelli in vetro o la porcellana, dall’altro ha evidenziato alcune criticità, relativamente alla difficoltà di individuare i fenomeni di deterioramento dei componenti, specialmente sugli isolatori di linea in cui non sono infrequenti fenomeni di carbonizzazione tra la barra in vetroresina e il materiale siliconico esterno. Tali fenomeni, difficili da individuare sulle linee in esercizio, portano infatti, nel lungo periodo, a una progressiva riduzione delle proprietà meccaniche dell’isolatore, fino alla sua rottura e alla conseguente messa fuori servizio della linea.
Alcuni TSO (Transmission System Operators) europei, pur apprezzando i vantaggi degli isolatori in materiale composito, sembrano ora orientati a ritornare a tecnologie più affidabili, quali gli isolatori in vetro rivestiti con materiale siliconico, rinunciando tuttavia, così, alle opportunità offerte dal componente in materiale composito.
Negli anni sono state sviluppate molte attività diagnostiche al fine di individuare e prevenire i guasti sugli isolatori; esse possono essere suddivise in due categorie: diagnostica da terra, il cui rilievo avviene con telecamere a luce ultravioletta (UV) o a infrarossi (IR), e diagnostica in linea, con ricorso al rilievo del campo elettrico, utilizzando sensori che, vista la natura della sorgente, sono spesso realizzati con una tecnologia di tipo capacitivo.
Alcuni dei principali limiti di questa tipologia di sensori sono: la qualità della misura, trattandosi di un valore RMS, Root Mean Square, ovvero il valore che avrebbe un segnale costante di pari potenza media; e le deformazioni che introducono al campo elettrico, visto che per loro natura questi sensori presentano parti metalliche, diventando loro stessi fonte di segnali interpretabili come difetti del componente in esame.
Leggi anche Comunità dell’Energia: RSE seleziona gli esperimenti italiani da testare
“RSE ha quindi voluto mettere a punto un sensore che superasse i limiti della tecnologia fino a oggi utilizzata e con grande soddisfazione possiamo annunciare di aver concluso con successo le prove per la verifica della funzionalità di un sensore innovativo di campo elettrico applicato a isolatori prelevati dall’esercizio; prove che sono state effettuate nei laboratori di alta tensione della sede di Milano di RSE”, ha dichiarato Luciano Martini, Direttore del Dipartimento Tecnologie di Trasmissione e Distribuzione della società di ricerca.
VIKTOR E LE SUE CARATTERISTICHE

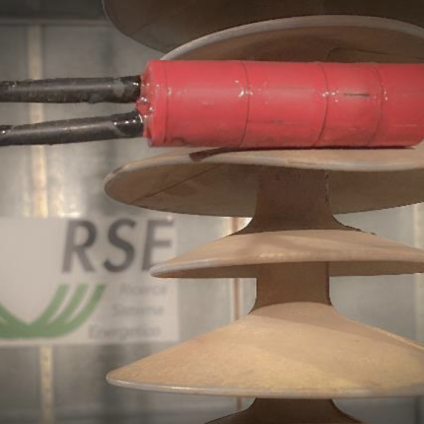

La misura puntuale del campo elettrico è il parametro che descrive correttamente il fenomeno che si vuole monitorare e l’utilizzo del sensore elettroottico sviluppato da RSE ha chiaramente evidenziato innumerevoli vantaggi rispetto ai sensori attualmente impiegati. Innanzitutto, il sensore RSE è totalmente dielettrico ed inoltre è in grado di misurare in modo preciso sia fenomeni impulsivi come le scariche parziali sia deformazioni del campo elettrico a 50 Hz dovuti a correnti conduttive all’interno o all’esterno dell’isolatore.
